流程设计器

流程设计器是一个仿钉钉风格的可视化设计工具，在流程模型列表中点某一行的「设计」打开。设计器分为「表单设计」和「流程设计」两个页签，本页详细说明每种节点和配置项。

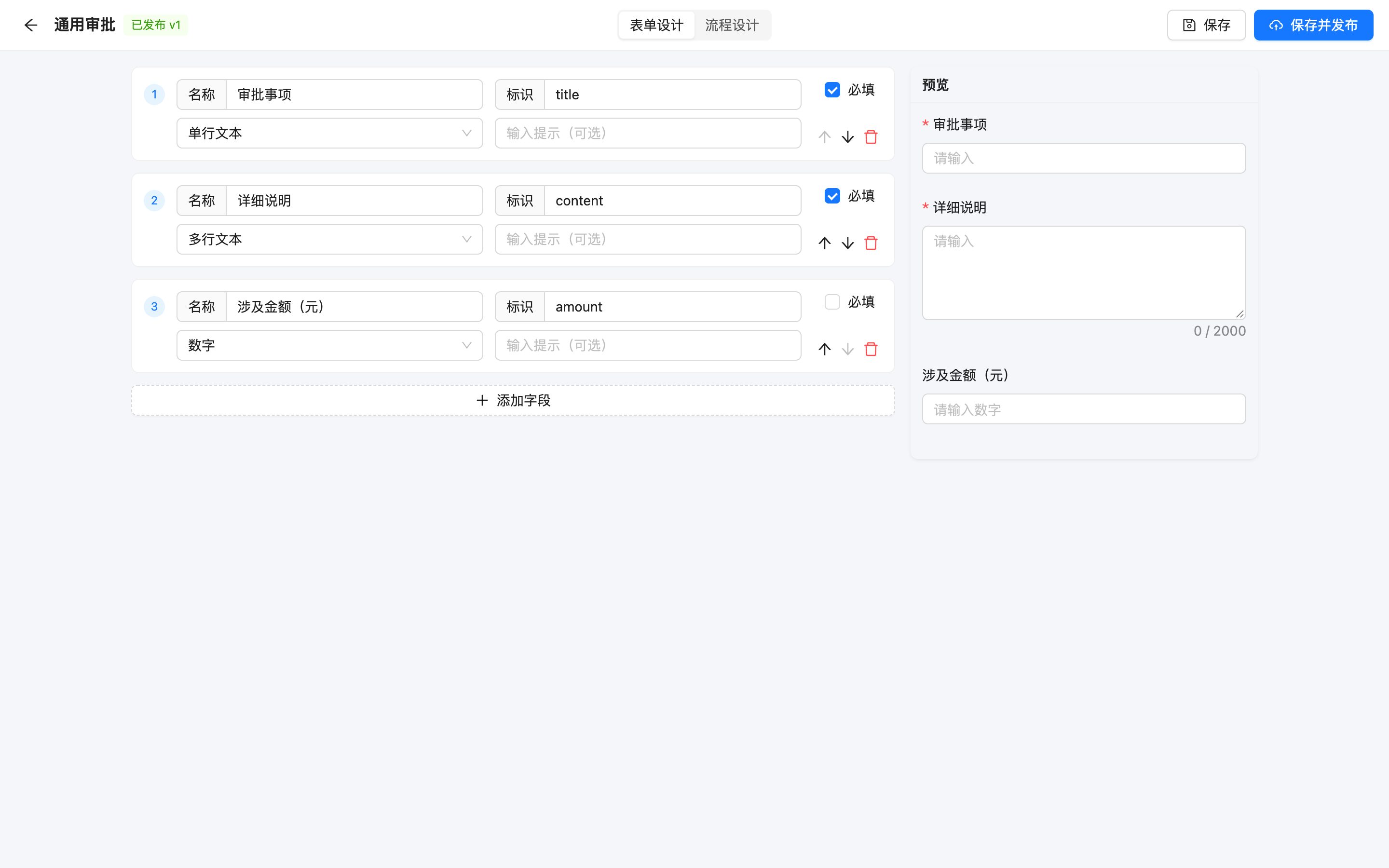

表单设计

表单定义了申请人在发起申请中要填写的内容，字段的值同时作为流程变量，可以在条件分支中引用（例如按「请假天数」决定是否需要上级审批）。

左侧为字段编辑区，右侧为实时预览。点「添加字段」新增一个字段，每个字段包括：

配置	说明
名称	必填，最多 32 个字符，如「采购金额」，显示为表单标签
标识	必填，英文标识，如「days」。以字母开头，只能包含字母、数字、下划线，最多 32 位，不能重复；不能使用系统保留字（initiator、assignee、loopCounter、execution、task，以及以 nrOf、wf 开头的名称）
类型	单行文本、多行文本、数字、日期、下拉选择
输入提示	选填，最多 64 个字符，显示为输入框的占位文字
选项	仅下拉选择：输入选项后回车（也可用逗号分隔），如「年假、事假」，至少一个选项
必填	勾选后提交时必须填写
上移 / 下移 / 删除	调整字段顺序或删除字段

一个表单最多 50 个字段。流程也可以没有表单（例如业务单据的流程，数据由业务单据提供）。

注意

条件分支按字段标识引用表单字段。修改或删除已被条件引用的字段后，保存时会提示「「分支名称」引用了表单中不存在的字段」。

流程设计概览

流程从顶部的「发起人」节点开始，到底部的「流程结束」结束，中间按从上到下的顺序执行。

• 「发起人」节点显示「所有人可发起」，不能删除、不需要配置。
• 节点之间的蓝色「+」按钮用于在该位置插入节点。
• 点击审批人、抄送人节点卡片，或点击条件分支卡片，右侧打开配置面板；改完点「确定」生效，点「取消」放弃本次修改。
• 节点卡片右上角的「×」删除节点（分支节点连同其中的所有节点一起删除）。
• 右上角的「-」「+」缩放画布（50%-150%），点击百分比数字恢复 100%。
• 业务单据的流程，画布上方显示提示「该流程由「业务名称」业务单据提交审批，不在「发起申请」中显示。条件分支可以使用业务变量：……」，列出可用的业务变量。

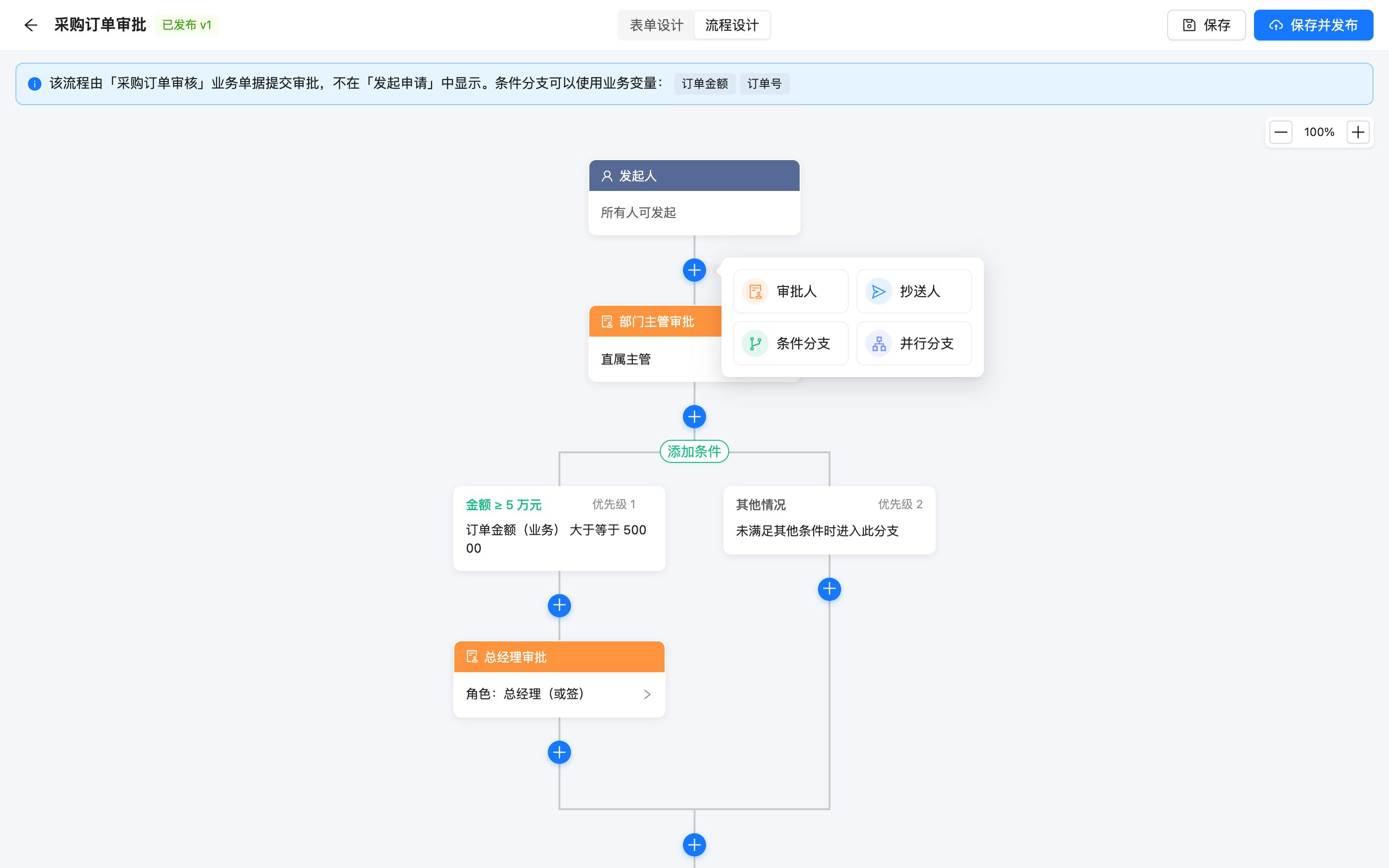

添加节点

点「+」弹出节点菜单：

节点	作用
审批人	需要指定人员审批（同意 / 拒绝）
抄送人	把流程抄送给指定人员知会，不需要审批，流程自动继续
条件分支	按条件选择一条分支执行
并行分支	多条分支同时执行，全部完成后汇合

添加审批人、抄送人节点后会自动打开配置面板。在某个节点后插入条件分支或并行分支时，原来的后续节点会接在分支汇合之后。

审批人节点

新建的审批人节点默认名称「审批人」，默认审批人类型「指定成员」、多人审批方式「或签」、审批人为空时「自动通过」。

配置项

配置	说明
节点名称	必填，最多 32 个字符，如「部门主管审批」。显示在待办列表的「当前节点」和审批记录中
审批人	指定成员、指定角色、部门主管、发起人自己，见下表
多人审批方式	依次审批、会签、或签。审批人类型为「部门主管」「发起人自己」时只有一个人，不显示此项
审批人为空时	自动通过、转交超级管理员

审批人类型

类型	配置方式	实际审批人
指定成员	点「选择成员」从人员列表中选择一个或多个人，可点标签上的「×」移除	选中的人员
指定角色	在「选择角色」中选择一个或多个角色	拥有任一所选角色的所有启用用户（提示「拥有该角色的所有启用用户」）
部门主管	选择「主管级别」：直属主管（发起人所在部门）、第 2 级主管 …… 第 10 级主管	从发起人所在部门（第 1 级）向上数到第 N 级部门，取该部门的负责人；该部门没有负责人或负责人就是发起人自己时，继续向上一级查找；一直找不到时按「审批人为空时」处理
发起人自己	无需配置，面板提示「由发起人自己审批（常用于确认、补充信息）」	发起人

部门负责人在「部门管理」中设置；角色成员在「用户管理」中分配。停用的用户不会成为审批人。

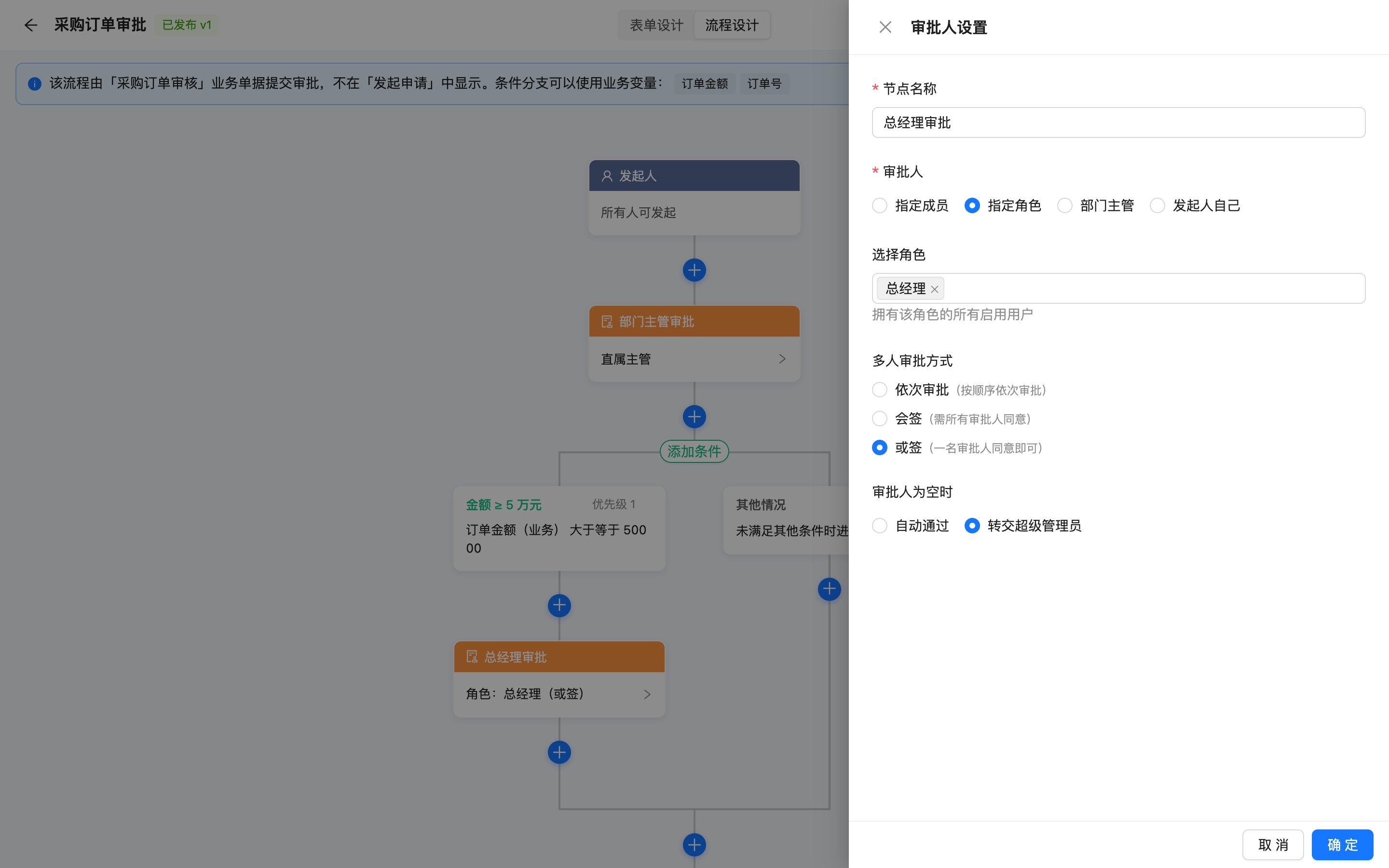

多人审批方式

当审批人有多人时（多个成员，或一个角色下有多人）：

方式	说明
依次审批	按顺序依次审批：前一人同意后，下一人才收到待办
会签	所有审批人同时收到待办，需所有审批人同意
或签	所有审批人同时收到待办，一名审批人同意即可，其他人的待办自动取消

任何方式下，只要有一人拒绝，整个流程立即结束，状态为「已拒绝」。

审批人为空时

按配置计算不出审批人（例如部门没有负责人、角色下没有启用用户）时：

选项	效果
自动通过	跳过该节点，直接进入下一个节点
转交超级管理员	由拥有超级管理员角色的用户审批

节点卡片显示

卡片正文显示审批人摘要，例如「直属主管」「第 2 级主管」「角色：总经理（或签）」「张三、李四（会签）」，多于 3 人时显示「张三、李四、王五 等 N 人」。未设置审批人时显示「请设置审批人」。

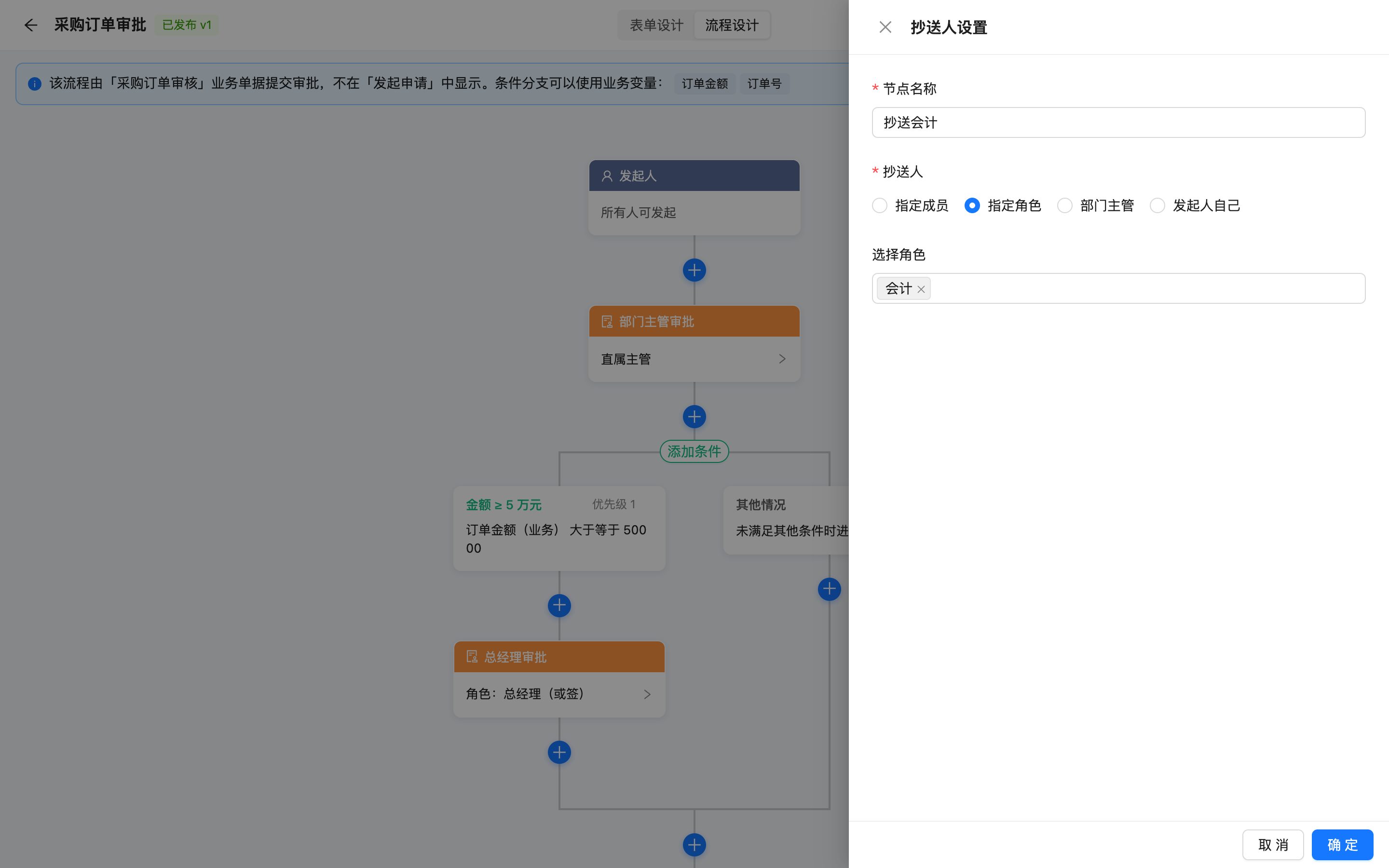

抄送人节点

新建的抄送人节点默认名称「抄送人」。

配置	说明
节点名称	必填，如「抄送会计」，显示在「抄送我的」的「抄送节点」列
抄送人	指定成员、指定角色、部门主管、发起人自己，规则同审批人；选「发起人自己」时提示「抄送给发起人自己」

抄送人节点没有多人审批方式和审批人为空的设置。流程到达抄送节点时立即抄送并自动继续，抄送人在抄送我的中查看；抄送人为空时直接跳过。

条件分支

条件分支用于按申请内容走不同的审批路线，例如「金额 ≥ 5 万元时增加总经理审批」。

新建的条件分支包含两个分支：「条件1」和默认分支「其他情况」。

• 点分支节点上方的「添加条件」新增一个条件分支，新分支总是插在「其他情况」之前。
• 每个分支卡片显示名称、优先级（从左到右为 1、2、3……）和条件摘要；未设置条件时显示「请设置条件」。
• 分支卡片底部的左右箭头调整优先级（「其他情况」固定在最后，不能移动）。
• 每个分支下方的「+」在该分支内添加节点；分支可以为空，表示满足该条件时不需要额外审批。
• 删除分支时，如果分支内有节点会要求确认；剩余分支不足 2 个时会删除整个条件分支节点。

执行规则

流程到达条件分支时，按优先级从高到低（从左到右）依次判断，进入第一个满足条件的分支；都不满足时进入「其他情况」。各分支执行完后汇合，继续执行条件分支节点之后的节点。

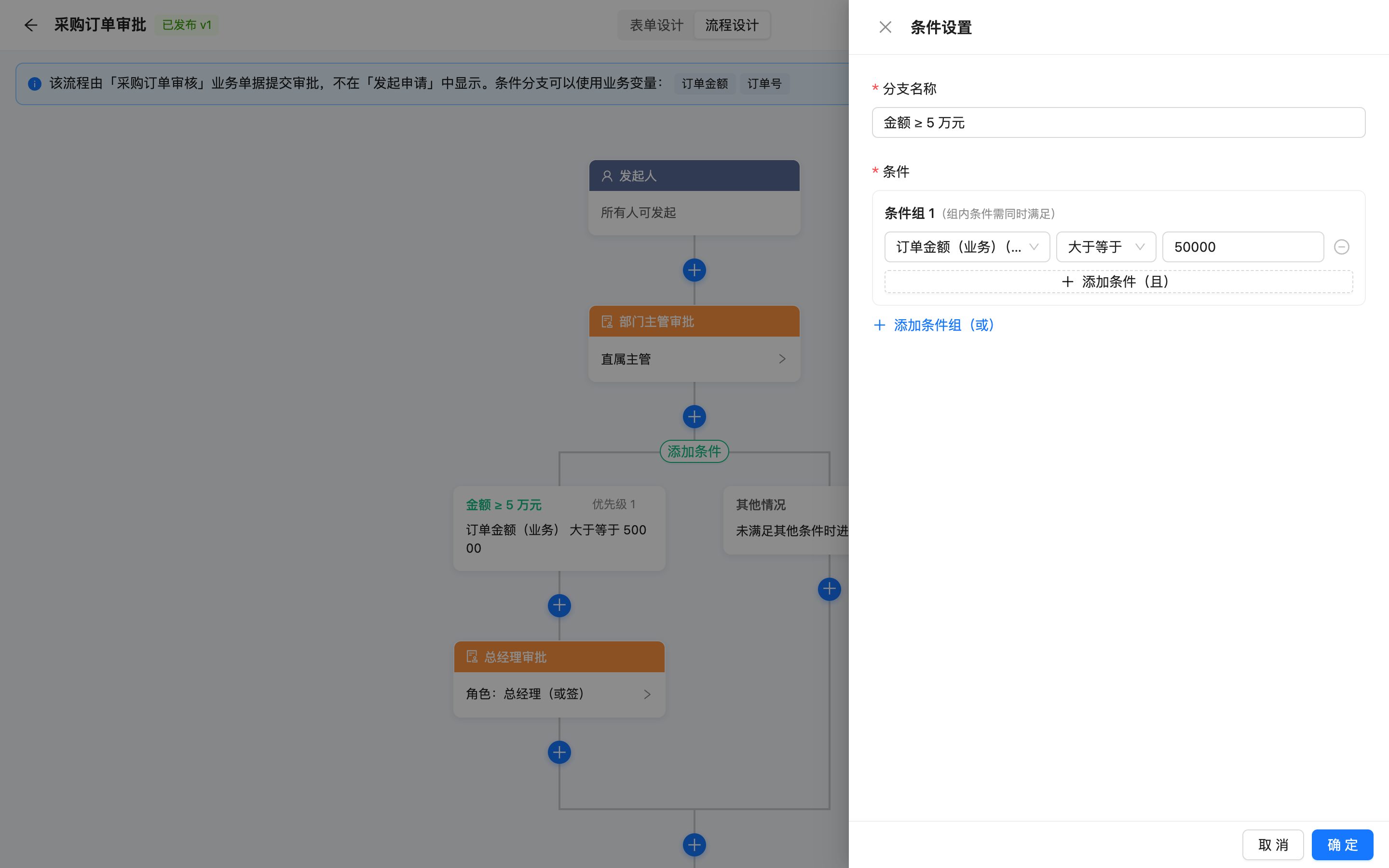

设置条件

点击分支卡片（「其他情况」除外）打开「条件设置」面板：

配置	说明
分支名称	必填，如「金额 ≥ 5 万元」
条件	由一个或多个条件组组成：组内的条件需同时满足（且），条件组之间满足任意一组即可（或）

每条条件由三部分组成：

1. 字段：表单字段，以及业务单据的流程变量（显示为「名称（业务）」）。表单中没有字段且不是业务流程时，可以直接输入流程变量名。
2. 运算符：可选的运算符随字段类型变化，见下表。
3. 值：下拉选择字段选择选项；日期字段选择日期；其他直接输入，「属于」运算符时多个值用逗号分隔。

按钮：「添加条件（且）」在组内增加条件；「添加条件组（或）」增加一个条件组；条件右侧的减号删除条件；「删除条件组」删除整组。

运算符

运算符	含义	可用于
等于	值相等	全部类型
不等于	值不相等；字段未填写时也成立	全部类型
大于、大于等于、小于、小于等于	比较大小	数字、日期
属于	等于其中任意一个值，多个值用逗号（中英文均可）分隔	数字、下拉选择、单行文本
包含	文本中包含该内容	单行文本、多行文本

比较规则：两边都是数字时按数值比较（例如 100 大于 20），否则按文字比较；日期按「年-月-日」比较先后。字段没有填写时，只有「不等于」成立，其他运算符都不成立。

业务变量的类型：金额、数量、天数等为数字；单号、编码为单行文本；字典或固定选项（如请假类型、处置方式）为下拉选择，可选值显示为选项名称（随界面语言显示中文或英文）。

并行分支

并行分支用于多个部门同时审批，例如财务和法务同时审核合同。

• 新建的并行分支包含「分支1」「分支2」，点「添加分支」增加分支。
• 分支卡片显示「无需设置条件，同时执行」，点击可修改分支名称。
• 流程到达并行分支时，所有分支同时开始执行；全部分支执行完后汇合，继续后续节点。
• 任一分支上的审批人拒绝，整个流程立即结束，其他分支的待办同时取消。

保存与校验

点「保存」或「保存并发布」时会检查以下问题（设计图上对应节点标红并显示感叹号）：

提示	原因
流程至少需要一个审批人节点	流程中没有任何审批人节点
存在未填写名称的节点 / 分支	节点或分支名称为空
「节点」未设置审批人 / 抄送人	未选择审批人类型
「节点」未选择成员 / 角色	选择了指定成员 / 指定角色但没有选人
「节点」至少需要 2 个分支	条件分支或并行分支少于 2 个分支
「节点」必须有且只有一个「其他情况」分支	条件分支缺少默认分支
「分支」的条件未填写完整	条件的字段、运算符或值为空
「分支」引用了表单中不存在的字段	引用的字段已被删除或改了标识
表单相关提示	字段未填写名称、标识不合法或重复、使用了系统保留字、下拉选择没有选项

一个流程最多 200 个节点。

设计示例：采购订单审批

内置的「采购订单审批」流程（如本页截图）：

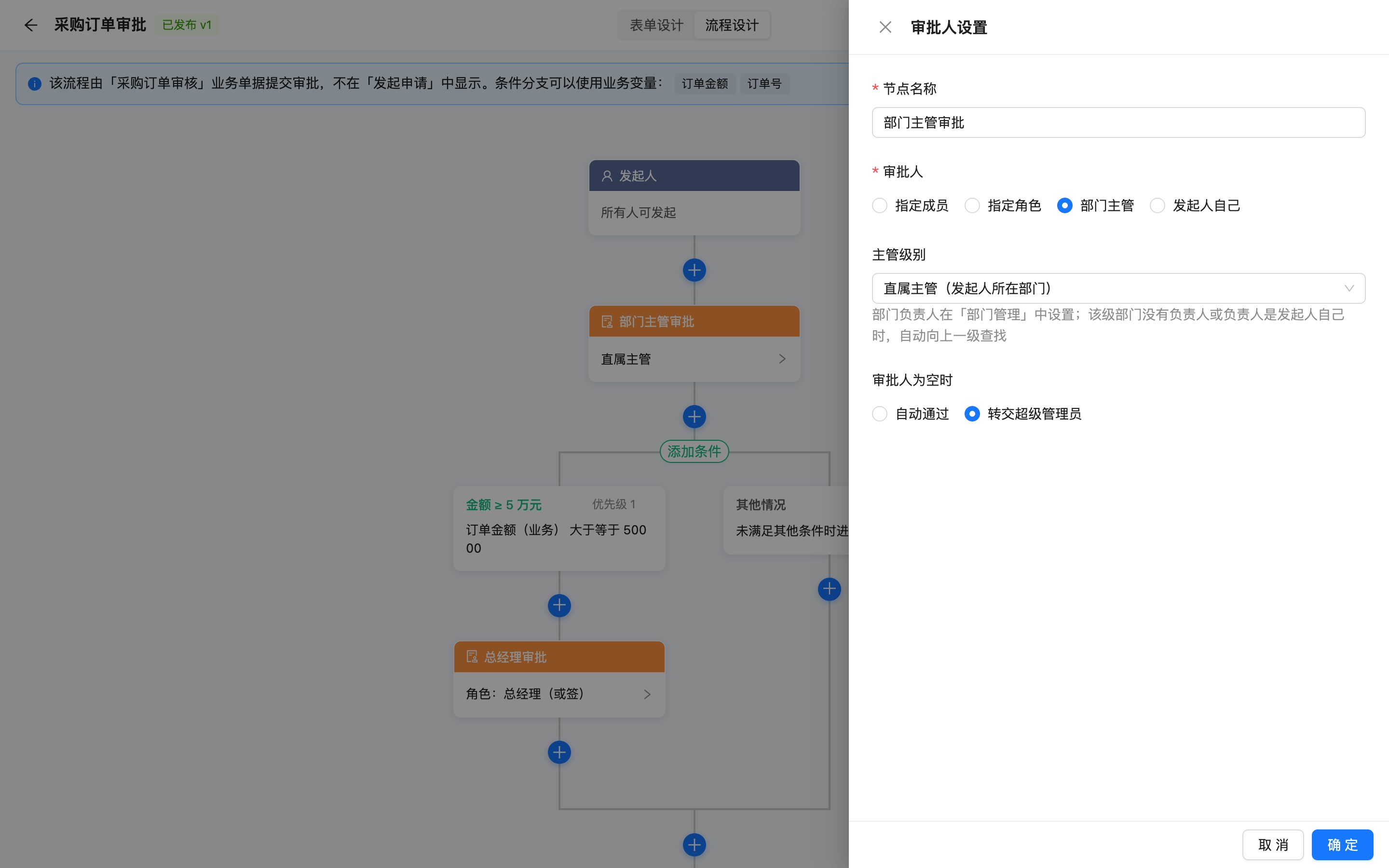

1. 「部门主管审批」：审批人为部门主管（直属主管），审批人为空时转交超级管理员。
2. 条件分支：「金额 ≥ 5 万元」（订单金额（业务）大于等于 50000）进入「总经理审批」（角色：总经理，或签）；「其他情况」不需要额外审批。
3. 「抄送会计」：抄送给会计角色。

发布后，采购订单点「审核」即提交此流程审批，通过后订单变为已审核。
